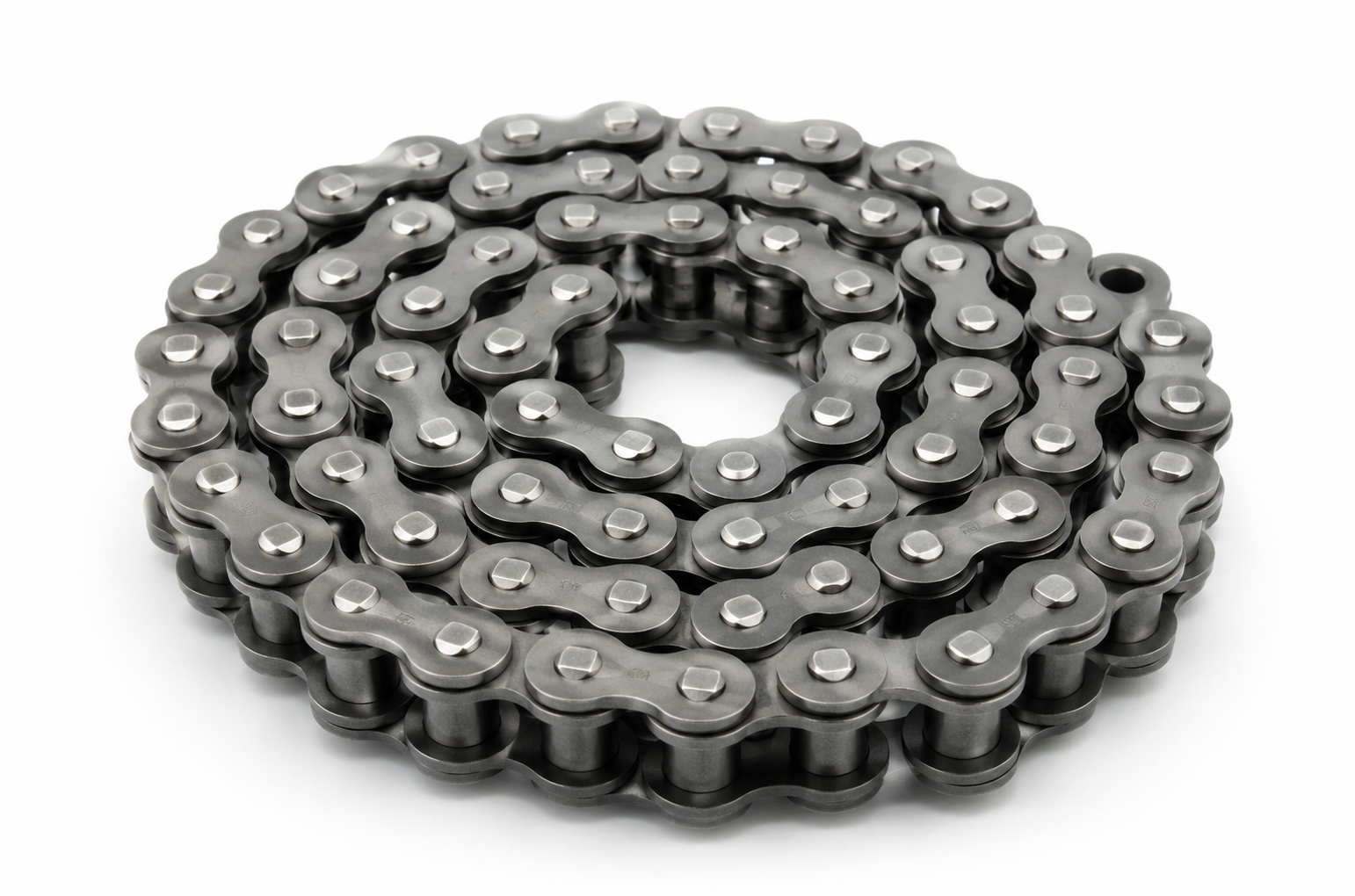

A Corrente de Transmissão é um componente mecânico de alta precisão utilizado para transmitir potência e movimento entre eixos por meio do engrenamento com rodas dentadas (sprockets). É amplamente empregada em equipamentos industriais, sistemas transportadores, máquinas agrícolas, redutores, guinchos, elevadores, pontes rolantes e diversos equipamentos utilizados nos setores Offshore, Naval, Portuário, Industrial e de Oil & Gas.

Constituída por placas laterais, pinos, buchas e rolos, a corrente de transmissão oferece excelente resistência ao desgaste, elevada capacidade de carga e alta eficiência na transmissão de torque, mesmo em condições severas de operação. Seu projeto permite funcionamento confiável sob cargas dinâmicas, ambientes agressivos e regimes contínuos, garantindo longa vida útil e baixo custo de manutenção.

Disponível em padrões internacionais como ANSI e ISO, pode ser fornecida em aço carbono, aço liga ou aço inoxidável, com diferentes passos e configurações (simples, dupla ou tripla), atendendo desde aplicações leves até sistemas de alta potência.

Referência

Matéria Prima:

Fabricada em aço carbono médio e aço liga de alta resistência, com componentes produzidos em:

Pinos em aço liga cementado, como SAE 8620 Alloy Steel ou SAE 4320 Alloy Steel;
Buchas e rolos em aço carbono de alta dureza;
Placas laterais em aço carbono laminado e estampado;
Opcionalmente em aço inoxidável AISI 304 Stainless Steel ou AISI 316 Stainless Steel.

Processo:

Laminação e estampagem de precisão das placas laterais;
Usinagem e trefilação de pinos e buchas;
Cementação, têmpera e revenimento dos componentes críticos;
Montagem automatizada com controle dimensional rigoroso;
Lubrificação industrial;
Ensaios de tração, dureza e fadiga;
Inspeção final e rastreabilidade por lote.

Acabamento Padrão:

Acabamento natural lubrificado;
Fosfatização anticorrosiva;
Zincagem eletrolítica;
Niquelação;
Versões em aço inoxidável para ambientes altamente corrosivos.

Tratamento Térmico:

Pinos, buchas e rolos recebem cementação seguida de têmpera e revenimento, proporcionando superfície extremamente dura e núcleo tenaz, garantindo elevada resistência ao desgaste, fadiga e impacto.

Coeficiente de Segurança:

Para correntes de transmissão, o conceito predominante é a relação entre carga de ruptura e carga de trabalho admissível, com fator de segurança típico entre 8:1 e 12:1, conforme fabricante e aplicação. Em projetos críticos, recomenda-se dimensionamento conforme potência, torque, velocidade e condições operacionais.

Gravações em Alto Relevo na Peça:

Devido às dimensões reduzidas dos elos, normalmente não há gravações em alto relevo em cada componente. A identificação é feita por:

Etiquetas na embalagem;
Certificados de qualidade;
Código do modelo (ex.: ANSI 80, ASA 60);
Marca do fabricante;
Lote de rastreabilidade;
Especificação do passo e número de fileiras.

Aplicabilidade:

Indicada para transmissão mecânica de potência em:

Bombas, compressores e redutores industriais;
Esteiras transportadoras e elevadores de canecas;
Equipamentos de movimentação de cargas;
Guinchos e sistemas auxiliares offshore;
Máquinas de mineração e britagem;
Equipamentos agrícolas e de construção pesada;
Plataformas Offshore e FPSOs;
Estaleiros, portos e terminais;
Indústrias petroquímicas, alimentícias e automotivas.

Normas Técnicas:

ANSI B29.1
ISO 606
DIN 8187 / 8188
BSI BS 228
JIS B 1801

Principais Vantagens:

Alta eficiência na transmissão de potência;
Excelente resistência ao desgaste e fadiga;
Grande capacidade de carga e torque;
Funcionamento confiável em ambientes severos;
Fácil manutenção e substituição;
Disponibilidade em padrões internacionais;
Rastreabilidade e controle dimensional rigoroso.



ANSI ISSO e ABNT A x C A C B D H Carga de Ruptura Peso (kg/m)
25-1 04C-1 1/4″ x 1/8″ 6,35 3,18 3,30 9,70 5,70 450 0,12
35-1 06C-1 3/8″ x 3/16″ 9,53 4,77 5,08 11,80 7,30 950 0,33
40-1 08A-1 1/2″ x 5/16″ 12,70 7,95 7,92 16,40 10,20 1700 0,60
50-1 10A-1 5/8″ x 3/8″ 15,88 9,53 10,16 20,30 13,00 2800 1,01
60-1 12A-1 3/4″ x 1/2″ 19,05 12,7 11,91 25,50 18,00 3800 1,43
80-1 16A-1 1″ x 5/8″ 25,40 15,88 15,88 33,50 24,00 6600 2,53
100-1 20A-1 1.1/4″ x 3/4″ 31,75 19,05 19,05 40,40 29,60 10800 4,02
120-1 24A-1 1.1/2″ x 1″ 38,10 25,4 22,23 50,50 36,00 15400 5,96
140-1 28A-1 1.3/4″ x 1″ 44,45 25,4 25,40 54,50 42,00 20800 7,75
160-1 32A-1 2″ x 1.1/4″ 50,80 31,75 28,58 64,50 48,00 26200 10,13
200-1 40A-1 2.1/2″ x 11/2″ 63,50 38,1 39,67 78,50 57,20 43000 16,10
240-1 48A-1 3″ x 1.7/8″ 76,20 47,62 47,62 94,50 71,80 59000 25,10
— 05B-1 0,315″ x 0,118″ 8,00 3,00 5,00 7,70 7,20 400 0,16
— 06B-1 3/8″ x 0,225″ 9,53 5,72 6,35 12,50 8,30 1000 0,39
— 08B-1 1/2″ x 0,305″ 12,70 7,75 8,51 16,30 11,80 1900 0,69
— 10B-1 5/8″ x 0,380″ 15,88 9,70 10,16 19,20 14,00 2500 0,89
— 12B-1 3/4″ x 0,460″ 19,05 11,70 12,07 22,10 18,00 3000 1,24
— 16B-1 1″ x 0,670″ 25,40 17,00 15,88 36,00 21,00 6000 2,70
— 20B-1 1.1/4″ x 0,770″ 31,75 19,60 19,05 41,00 25,50 7800 3,70
— 24B-1 1.1/2″ x 1″ 38,10 25,40 25,40 54,00 33,70 15000 6,70
— 28B-1 1.3/4″ x 1,22″ 44,45 31,00 27,94 66,00 34,50 19000 8,20
— 32B-1 2″ x 1,22″ 50,80 31,00 29,21 65,00 40,50 23000 9,20
— 40B-1 2.1/2″ x 1,5″ 63,50 38,10 39,37 80,00 53,00 39000 15,50
— 48B-1 3″ x 1,80″ 76,20 45,70 48,26 100,00 63,90 60000 24,50

Correntes de Transmissão

Padrões ASA e DIN · Correntes de Rolo — Simples, Dupla e Tripla

Padrão ASA

Corrente de Rolo ASA — Simples

Corrente de rolo padrão ASA de uma fileira

Referência Passo (inch) Largura (mm) Diâmetro (mm) Comp. Pino C1 (mm) Espes. Placas T (mm) Carga de Ruptura (kgf)
Int. B1 Ext. B2 Rolos D1 Pinos D2
ASA Simples 25 — 1/4″ 1/4 3,1 4,7 3,3 2,31 8,6 — 400
ASA Simples 35 — 3/8″ 3/8 4,8 7,3 5,08 3,59 12,95 — 900
ASA Simples 40 — 1/2″ 1/2 7,95 10,95 7,92 3,97 16,5 1,5 1.407
ASA Simples 50 — 5/8″ 5/8 9,53 13,55 10,16 5,09 20,3 2 2.223
ASA Simples 60 — 3/4″ 3/4 12,7 17,5 11,91 5,96 25,7 2,4 3.172
ASA Simples 80 — 1″ 1 15,88 22,3 15,88 7,94 32,8 3,2 5.670
ASA Simples 100 — 1 1/4″ 1 1/4 19,05 27,15 19,05 9,54 40,5 4 8.841
ASA Simples 120 — 1 1/2″ 1 1/2 25,4 35,15 22,23 11,11 50,8 4,8 12.706
ASA Simples 140 — 1 3/4″ 1 3/4 25,4 36,6 25,4 12,71 54,6 5,6 17.233
ASA Simples 160 — 2″ 2 31,75 44,55 28,58 14,29 65,1 6,4 22.678
ASA Simples 200 — 2 1/2″ 2 1/2 38,1 54,1 39,68 19,85 78 7,8 35.384
ASA Simples 240 — 3″ 3 47,63 67 47,63 23,81 94,7 9,5 51.027
Corrente de rolo ASA — fileira simples
ASA Dupla

Corrente de Rolo ASA — Dupla

Corrente de rolo padrão ASA de duas fileiras

Referência Passo (inch) Largura (mm) Diâmetro (mm) Comp. Pino C1 (mm) Espes. Placas T (mm) Carga de Ruptura (kgf)
Int. B1 Ext. B2 Rolos D1 Pinos D2
ASA Dupla 25-2 — 1/4″ 1/4 3,1 4,7 3,3 2,31 15 — 800
ASA Dupla 35-2 — 3/8″ 3/8 4,8 7,3 5,08 3,59 23,05 — 1.800
ASA Dupla 40-2 — 1/2″ 1/2 7,95 10,95 7,92 3,97 31,85 1,5 3.200
ASA Dupla 50-2 — 5/8″ 5/8 9,53 13,55 10,16 5,09 39,85 2 4.860
ASA Dupla 60-2 — 3/4″ 3/4 12,7 17,5 11,91 5,96 49,7 2,4 7.040
ASA Dupla 80-2 — 1″ 1 15,88 22,3 15,88 7,94 64,6 3,2 12.400
ASA Dupla 100-2 — 1 1/4″ 1 1/4 19,05 27,15 19,05 9,54 78,95 4 18.600
ASA Dupla 120-2 — 1 1/2″ 1 1/2 25,4 35,15 22,23 11,11 99,3 4,8 27.000
ASA Dupla 140-2 — 1 3/4″ 1 3/4 25,4 36,6 25,4 12,71 107,4 5,6 36.600
ASA Dupla 160-2 — 2″ 2 31,75 44,55 28,58 14,29 128,15 6,4 47.600
ASA Dupla 200-2 — 2 1/2″ 2 1/2 38,1 54,1 39,68 19,85 157,9 7,8 74.400
ASA Dupla 240-2 — 3″ 3 47,63 67 47,63 23,81 190,7 9,5 102.054
Corrente de rolo ASA — duas fileiras
ASA Tripla

Corrente de Rolo ASA — Tripla

Corrente de rolo padrão ASA de três fileiras

Referência Passo (inch) Largura (mm) Diâmetro (mm) Comp. Pino C1 (mm) Espes. Placas T (mm) Carga de Ruptura (kgf)
Int. B1 Ext. B2 Rolos D1 Pinos D2
ASA Tripla 25-3 — 1/4″ 1/4 3,1 4,7 3,3 2,31 21,4 — 1.200
ASA Tripla 35-3 — 3/8″ 3/8 4,8 7,3 5,08 3,59 33,15 — 2.700
ASA Tripla 40-3 — 1/2″ 1/2 7,95 10,95 7,92 3,97 46,6 1,5 4.221
ASA Tripla 50-3 — 5/8″ 5/8 9,53 13,55 10,16 5,09 58,2 2 6.669
ASA Tripla 60-3 — 3/4″ 3/4 12,7 17,5 11,91 5,96 72,9 2,4 9.516
ASA Tripla 80-3 — 1″ 1 15,88 22,3 15,88 7,94 94 3,2 17.010
ASA Tripla 100-3 — 1 1/4″ 1 1/4 19,05 27,15 19,05 9,54 114,9 4 26.523
ASA Tripla 120-3 — 1 1/2″ 1 1/2 25,4 35,15 22,23 11,11 144,7 4,8 38.118
ASA Tripla 140-3 — 1 3/4″ 1 3/4 25,4 36,6 25,4 12,71 155,9 5,6 51.669
ASA Tripla 160-3 — 2″ 2 31,75 44,55 28,58 14,29 186,7 6,4 68.034
ASA Tripla 200-3 — 2 1/2″ 2 1/2 38,1 54,1 39,68 19,85 228,1 7,8 106.152
ASA Tripla 240-3 — 3″ 3 47,63 67 47,63 23,81 278,1 9,5 150.810
Corrente de rolo ASA — três fileiras
Padrão DIN

Corrente de Rolo DIN — Simples

Corrente de rolo padrão DIN de uma fileira

Referência Passo (inch) Largura (mm) Diâmetro (mm) Comp. Pino C1 (mm) Espes. Placas T (mm) Carga de Ruptura (kgf)
Int. B1 Ext. B2 Rolos D1 Pinos D2
6B 1 B — 3/8″ 3/8 5,77 8,53 6,35 3,28 12,5 — 910
8B 1 B — 1/2″ 1/2 7,75 11,35 8,51 4,45 16,6 1,5 1.820
10B 1 B — 5/8″ 5/8 9,65 13,25 10,16 5,08 19 1,5 2.270
12B 1 B — 3/4″ 3/4 11,68 15,66 12,07 5,72 22,3 1,8 2.950
16B 1 B — 1″ 1 17,02 25,45 15,88 8,28 35,1 4 4.310
20B 1 B — 1 1/4″ 1 1/4 19,56 29,01 19,05 10,19 40,5 4,5 6.580
24B 1 B — 1 1/2″ 1 1/2 25,4 37,92 25,4 14,63 53,1 6 9.980
28B 1 B — 1 3/4″ 1 3/4 30,99 46,48 27,94 15,9 65,1 7 13.160
32B 1 B — 2″ 2 30,99 45,57 29,21 17,81 63,3 — 17.240
40B 1 B — 2 1/2″ 2 1/2 38,1 55,65 39,37 22,89 79,3 — 26.770
48B 1 B — 3″ 3 47,1 70,4 48,26 29,22 98,6 — —
Corrente de rolo DIN — fileira simples
DIN Dupla

Corrente de Rolo DIN — Dupla

Corrente de rolo padrão DIN de duas fileiras

Referência Passo (inch) Largura (mm) Diâmetro (mm) Comp. Pino C1 (mm) Espes. Placas T (mm) Carga de Ruptura (kgf)
Int. B1 Ext. B2 Rolos D1 Pinos D2
6B 2 B — 3/8″ 3/8 5,77 8,53 6,35 3,28 23,1 — 1.785
8B 2 B — 1/2″ 1/2 7,75 11,35 8,51 4,45 30,6 1,5 3.180
10B 2 B — 5/8″ 5/8 9,65 13,25 10,16 5,08 35,8 1,5 4.540
12B 2 B — 3/4″ 3/4 11,68 15,66 12,07 5,72 41,8 1,8 5.900
16B 2 B — 1″ 1 17,02 25,45 15,88 8,28 68 4 8.620
20B 2 B — 1 1/4″ 1 1/4 19,56 29,01 19,05 10,19 79,7 4,5 13.160
24B 2 B — 1 1/2″ 1 1/2 25,4 37,92 25,4 14,63 101,8 6 19.960
28B 2 B — 1 3/4″ 1 3/4 30,99 46,48 27,94 15,9 124,7 7 26.320
32B 2 B — 2″ 2 30,99 45,57 29,21 17,81 126 — 34.480
40B 2 B — 2 1/2″ 2 1/2 38,1 55,65 39,37 22,89 154,9 — 53.540
48B 2 B — 3″ 3 47,1 70,4 48,26 29,22 189,5 — —
Corrente de rolo DIN — duas fileiras
DIN Tripla

Corrente de Rolo DIN — Tripla

Corrente de rolo padrão DIN de três fileiras

Referência Passo (inch) Largura (mm) Diâmetro (mm) Comp. Pino C1 (mm) Espes. Placas T (mm) Carga de Ruptura (kgf)
Int. B1 Ext. B2 Rolos D1 Pinos D2
6B 3 B — 3/8″ 3/8 5,77 8,53 6,35 3,28 33 — 2.540
8B 3 B — 1/2″ 1/2 7,75 11,35 8,51 4,45 44,6 1,5 4.540
10B 3 B — 5/8″ 5/8 9,65 13,25 10,16 5,08 52,3 1,5 6.810
12B 3 B — 3/4″ 3/4 11,68 15,66 12,07 5,72 61,4 1,8 8.850
16B 3 B — 1″ 1 17,02 25,45 15,88 8,28 99,9 4 12.930
20B 3 B — 1 1/4″ 1 1/4 19,56 29,01 19,05 10,19 116,1 4,5 19.740
24B 3 B — 1 1/2″ 1 1/2 25,4 37,92 25,4 14,63 150,2 6 29.940
28B 3 B — 1 3/4″ 1 3/4 30,99 46,48 27,94 15,9 184,6 7 39.480
32B 3 B — 2″ 2 30,99 45,57 29,21 17,81 184,6 — 51.720
40B 3 B — 2 1/2″ 2 1/2 38,1 55,65 39,37 22,89 227,2 — 80.310
48B 3 B — 3″ 3 47,1 70,4 48,26 29,22 280,3 — —
Corrente de rolo DIN — três fileiras
