Manilha Curva com Pino, Porca e Cupilha

Descrição

Manilha curva com pino, porca e cupilha é um elemento de conexão de alto desempenho projetado para aplicações industriais, náuticas e de içamento onde se exige resistência, durabilidade e segurança. Forjada em aço carbono com acabamento anticorrosivo, a manilha combina geometria otimizada para distribuição de carga com sistema de fixação por porca e cupilha que garante retenção positiva do pino em operações críticas. Disponível nas bitolas de 1/2” a 8”, com carga de trabalho de 2 t a 800 t — ver tabela de medidas.

Materiais e Acabamento

• Corpo: aço carbono forjado.
• Pino: aço usinado com rosca e furo para cupilha.
• Fixação: porca sextavada; cupilha em aço inox ou aço zincado para travamento mecânico.
• Acabamentos: galvanização a fogo, zincagem eletrolítica ou pintura industrial; opção de passivação e revestimento especial para ambientes marinhos.

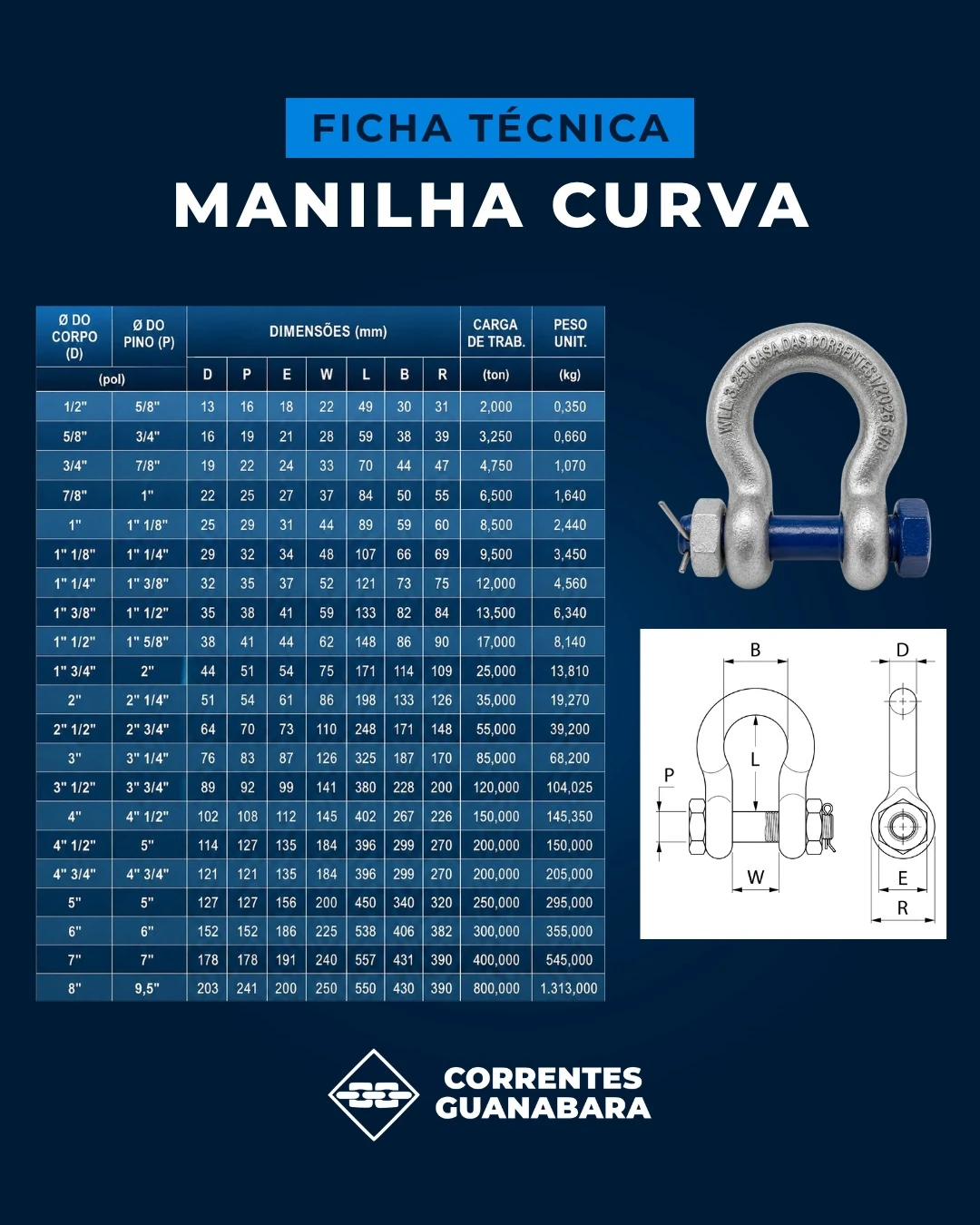

Tabela de Medidas

Segurança Inspeção e Boas Práticas

• Inspeção pré‑uso: verificar ausência de trincas, desgaste do assento do pino, folgas excessivas, corrosão e integridade da cupilha.
• Critérios de rejeição: trincas visíveis, rosca danificada, perda de seção do pino, porca solta sem possibilidade de travamento seguro.
• Instalação segura: rosquear a porca até o assento, alinhar furo do pino e inserir cupilha; dobrar as abas da cupilha para travamento; não utilizar martelo diretamente sobre a cabeça do pino.
• Manutenção: limpeza periódica, reaplicação de lubrificante anticorrosivo em ambientes agressivos e substituição imediata se houver sinais de fadiga.

Aplicações Recomendadas

• Içamento e movimentação de cargas com eslingas, correntes e cabos.
• Amarração e ancoragem em embarcações e operações portuárias.
• Fixação temporária em estruturas metálicas e montagem industrial.
• Pontos de conexão em equipamentos de resgate e salvamento quando especificado pelo projeto.

Pedido e Documentação Técnica

• Opções de fornecimento: tamanhos padronizados e sob medida; acabamento galvanizado, zincado ou inox; cupilha em inox sob demanda.
• Informar ao solicitar: tamanho desejado, acabamento, necessidade de certificado de ensaio por lote e quantidade.
• Documentos fornecidos: ficha técnica com WLL/MBL por tamanho, relatório de ensaio por lote e instruções de inspeção.
